产品简介

SM90 工业级无线路由器入网模块，是基于4G 网络需求研发的性能优异的无线通信产品。它主要应用于行业用户的数据传输业务，支持数据透明传输，图像传输，设备监控以及无线路由上网等功能。

SM90 采用高性能的 32 位处理器，可以高速处理协议和大量数据，可以搭配多种 3G/4G工业模块（3G:WCDMA/EVDO/TD-SCDMA，4G:TD-LTE/FDD-LTE 网络）。提供 100M 以太网口、300M WIFI 无线接口、串口，可以对接多种终端设备。支持WEB 配置方式，管理方便简单，支持远程云端管理。

    应用领域

    网络摄像头，机顶盒，视频盒子，电力、金融、通信、公安、热力、工业控制、气象、水利、交通、市政等产品应用

1.参数规格

参数

规格

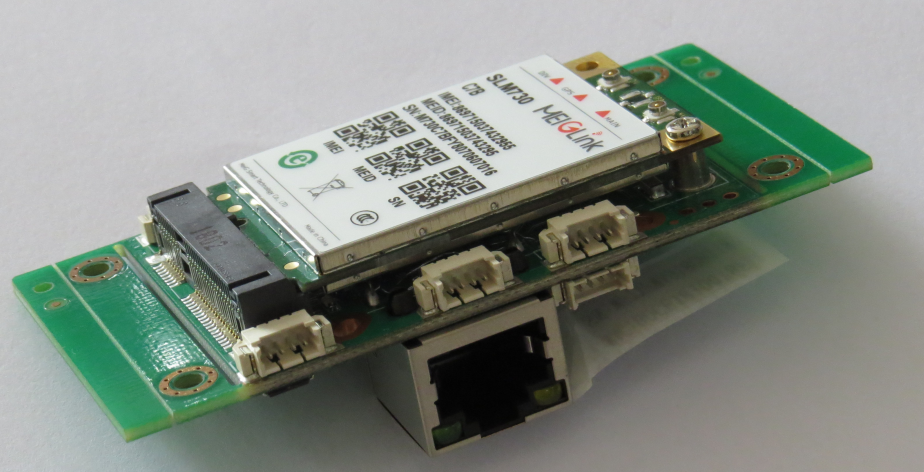

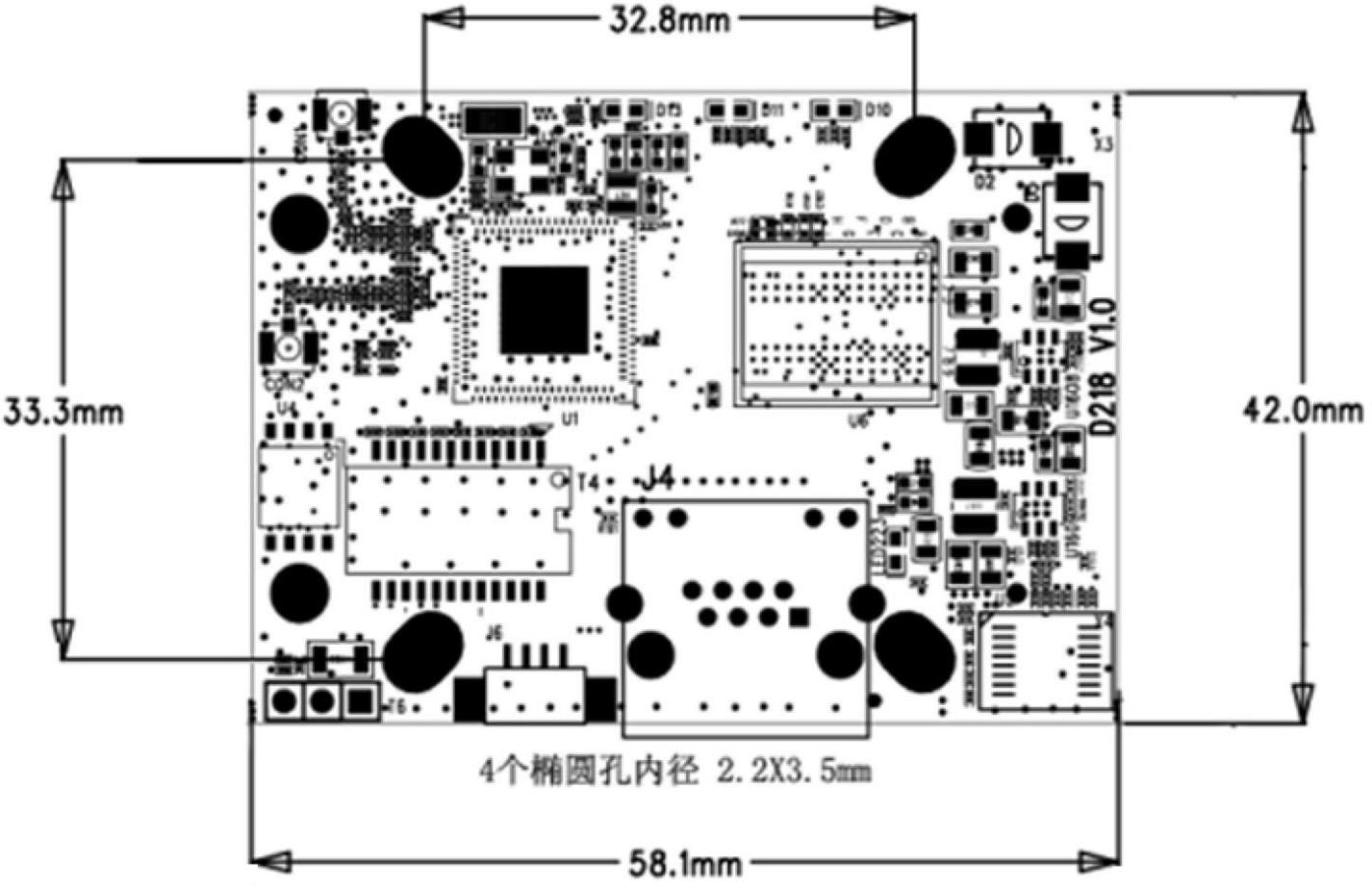

尺寸(mm)

42*58*11.8

主芯片

MT7628AN/

内 存 /Flash

128MByte  /  16MByte

4G LTE 频段

国内7模全网通（扩展支持GPS定位，LBS基站定位），国外频段可定制

WIFI(2.4G)

标准：IEEE802.11bgn 300Mbps(2T2R)

发射功率：11n HT40 MCS715dBm/11b CCK 18dBm/11G OFDM 15dBm

接收灵敏度：-65dBm at 300Mbps/-73dBm at 54Mbps/-86dBm at 11Mbps

网口

LAN/WAN 排针接口×1, 标准RJ45网口×1(10/100Mbps 自适应)

LAN2排针接口×1(10/100Mbps 自适应)

串口(RS232)

卡扣式接口(TTL 电平3.3V 与 RS232电平5V 二选一), 默认 RS232

天线接口

WIFI 全向 IPEX 天线接口×2，4G 全向 IPEX 天线接口×1

SIM 卡槽

Micro SIM 卡槽， 缺口向外，不支持热插拨

接键

复位按键（按住5秒复位）

指示灯

启动灯（绿）:上电常亮10秒后熄灭，5秒后3灯全亮，启动完成后慢闪。

4G 灯(绿):（在模块下方） 拨号成功快闪，未连接时慢闪，无信号熄灭。

信号灯(绿): 4G1  信号弱时亮

信号灯(绿): 4G2 信号强时亮

两个信号灯都不亮这表示三种情况(无信号, 无 SIM 卡, 无4G 模块)

供电方式

DC 排针（带卡扣） 5~16V/2A，建议使用12V 供电

功耗（满负荷时）

12V 供电小于500mA

联网方式

3G/4G 上网，有线上网，无线上网，无线中继,无线桥接

软件功能

多工作模式（4G 上网/有线网关/无线互联网/无线热点/无线中继），APN自动检测（支持400多个运营商）及 APN 自定义， RS232串口透传（支持自定义注册包/服务器与客户端同时工作/支持串口流量统计），VPN功能（L2TP 服务器及客户端/PPTP 服务器及客户端/OPEN VPN客户端）,   自动重启（定时或定点及空闲时重启），DDNS(支持花生壳及多种网内外运营商)， UPNP，访问控制，防火墙，端口映射及 DMZ

设备管理

网络对时，与电脑手机对时，备份及导入配置，本地升级，远程管理，Telnet(终

端)命令行，调试口(TTL 串口)命令行，日志

理论最大用户数

无线：30个， 有线：100个

浏览器要求

IE9.0以上，Chrome 60.0.0以上， Firefox 55.0.0以下， Safari:5.0.0以上

工作温度

-30℃ ~ +70℃

存储温度

-30℃ ~ +85℃

2.使用说明

以下为使用说明，通过简洁的图示及文字，为维护人员或用户提供便利的操作说明，指导您如何快速应用路由模块。

由于产品版本升级或其它原因，本文档内容会不定期更新。文中所有信息仅作为使用指导。

第一步：设备连接与供电方式

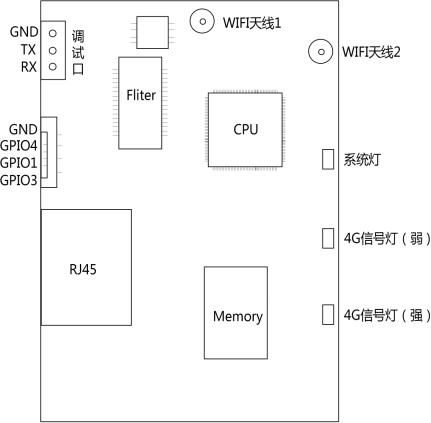

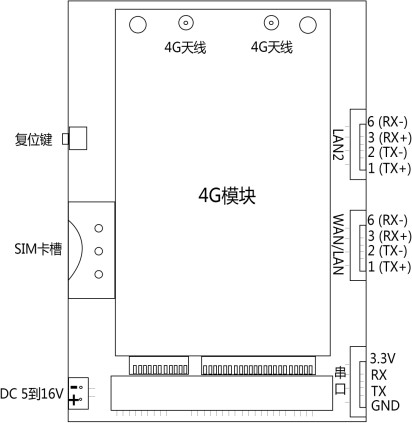

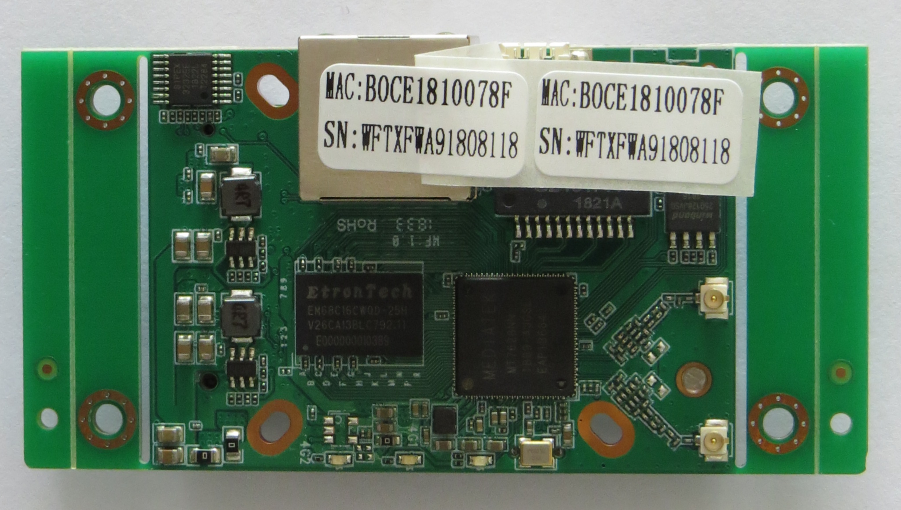

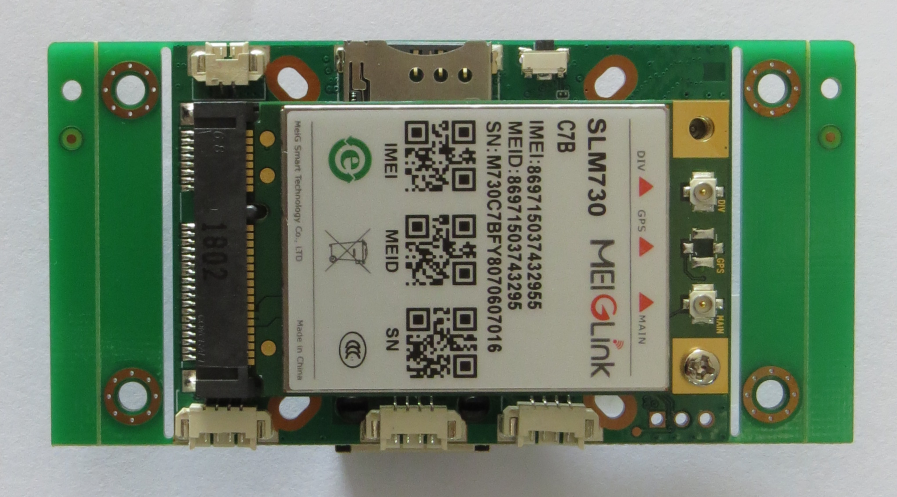

一．路由模块接口说明（图一为主板背面；图二为主板正面）。

两种方法恢复本设备出厂设置状态：

1. 点击 系统维护è备份/恢复è恢复出厂设置， 即可恢复出厂设置。

2. 上电状态下，长按 复位 按键 5 秒至 6 秒，然后释放，路由模块将恢复出厂设置并自动重启。

供电的正负极接反将会损坏路由模块.

高于 16V 低于 5V 的供电方式，可能会损坏路由模块. 路由模块通电后需要约 40 秒启动成功

系统灯：启动过程中常亮, 检测系统时熄灭,  启动成功时慢闪。

4G 模块灯：拨号时快闪，成功后慢闪。 信号弱时亮 4G 1信号灯(弱), 信号强时亮 4G 2信号灯(强)

1. 按照上面的指导连接好路由模式及台式电脑。

2. 如果使用笔记本电脑或是手机无线连接, 先打开笔记本电脑的或手机的无线设置, 选择连接对应的SSID: openwrt-XXXXXX(XXXXXX 代表设备 MAC 地址的后六位), 输入 SSID 的密码(默认为 87654321), 然后等待连接成功。

3. 也可以用网线进行有线连接，按指导路由模块和电脑连接好网线后，电脑DHCP自动获取路由模块的IP地址，或者手动添加IP地址。

手动添加IP地址方法：打开网络和共享中心---本地连接---属性---双击协议4
